Alle Produkte
Ansprechpartner :
John li
Telefonnummer :
+86-15801826494
Aufpanzerungs-Schweißelektrode-Maschinen-Einlass-und Auslassventil-heißes Schermesser Stellite F Stellite 32
| Herkunftsort | China |
|---|---|
| Markenname | WL-ALLOTECH |
| Modellnummer | ERCoCr-Faufpanzerung Rod |
| Min Bestellmenge | 5Kg |
| Preis | Negotiable |
| Verpackung Informationen | Jedes Rohr 5kg, 4 Rohre verpacken in einem Karton |
| Lieferzeit | Innerhalb 10 Tage |
| Zahlungsbedingungen | L/C, T/T |
| Versorgungsmaterial-Fähigkeit | 300 Tonnen pro Monat |
Kontaktieren Sie mich für kostenlose Proben und Coupons.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
skypen: sales10@aixton.com
Wenn Sie Bedenken haben, bieten wir Ihnen eine 24-Stunden-Online-Hilfe.
xProduktdetails
| Produktname | ERCoCr-Faufpanzerung Rod | Dichte | 8,44 g/cm3 |
|---|---|---|---|
| Farbe | Metallfarbe | Prüfbericht | Mühle-Zertifikat |
| Zertifikat | ISO 9001 | Durchmesser | 2.5-8.0mm |
| Härte | 40-45HRC | Material | Co-Cr W Mo Ni Fe |
| Schmelzintervall | 1285 - ºC 1410 | Art | Bestückung von Schweißensstangen |
| Äquivalent | Stellite F, BISHILITE (MHA) No.32, Weartech WT-32 | Länge | 350mm 500mm 1000mm 2000mm 3000mm 4000mm |
| Prozess | Pta-/Laser-Umhüllung/HVOF/Plasma sprühen Drucken 3D | Anwendung | hohe Temperatur und schweißendes Hochdruckventil |
| Markieren | Stellite 32 Aufpanzerungsschweißelektroden,Aufpanzerungsschweißelektroden Stellite F,8.0mm Bestückungsstockschweißen |
||
Produkt-Beschreibung

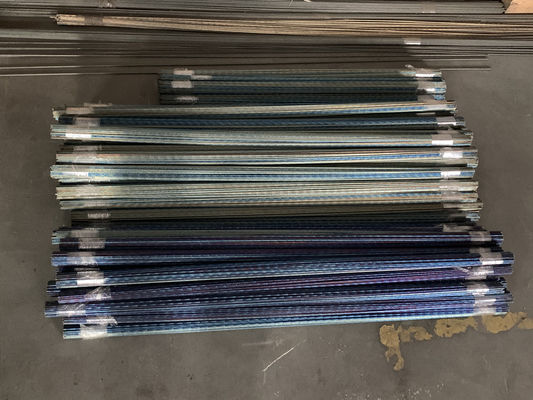

Einlass Stellite F Stellite 32 Rod Hard Facing Rod Engine und Auslassventil-heißes Schermesser
Produkt-Beschreibung
Der Casting-Stange der Horizontalebene-Kobaltbasis F auftauchendes Metall behält gute Abnutzungs- und Korrosionsbeständigkeit bei 650 Grad bei. Es sollte in der Lage sein, gute Verschleißfestigkeit und einen bestimmten Grad an Korrosionsbeständigkeit beim Arbeiten beizubehalten bei 650 Grad Celsius. Zum Beispiel beeinflussen hohe Temperatur und schweißende Ventil- und heißehochdruckscheren, die Position des kalten und heißen geschwankten Werkstückes.
Anmerkung:
1. Vor Schweißen muss die Elektrode für 150℃ 1 Stunde lang ungefähr gebacken werden.
2. Kleine gegenwärtige und kurze Bogenoberflächenbearbeitung sollte angenommen werden, um das, Durchdringen des unedlen Metalls zu erhöhen und die Leistung der auftauchenden Legierung zu verringern zu vermeiden.
3, entsprechend der Art der Größe des unedlen Metalls und des Werkstückes, können 350-500℃ wählen, das Temperatur und Temperatur der Zwischenlage 350℃ für das Überziehen vorheizt.
4, entsprechend den Arbeitsbedingungen wählen im Allgemeinen 600-750℃, Hitzebewahrung 1-2 Stunden mit dem langsamen Abkühlen des Ofens oder setzen das Werkstück in das trockene und vorgeheizte Sandzylinder- oder -grasaschlangsame Abkühlen ein.
Allgemeine Namen: Stellite F, BISHILITE (MHA) No.32, Weartech WT-32
Härte: 40-45HRC
Chemische Zusammensetzung (%)
|
C |
Si |
Mangan |
MO |
Cr |
W |
Ni |
F.E. |
Co |
Dichte |
Schmelzintervall |
|
1,7 |
≤2.0 |
≤0.5 |
≤1.0 |
26,00 |
12,5 |
22,0 |
≤3.0 |
Rest |
8,44 g/cm3 |
1285 - ºC 1410 |
Verpackende Details
Für Satz der Länge 350mm 500mm im Karton jedes 5kg
Für 1000mm Verpackung im Rohr 5kg, 4 Rohre in einem Karton 20kg
Für Länge mehr als 1000mm, Satz in der Holzkiste direkt
Anwendungen
hohe Temperatur und schweißendes Ventil- und heißesscherhochdruckmesser, die Auswirkung des heißen und kalten geschwankten Platzes.
Art, die wir anbieten könnten
| Eingetragenes Warenzeichen | Nominale chemische Zusammensetzung | HRC | Anwendung | |||||||||
| C | Cr | Si | W | Ni | F.E. | Mangan | MO | Co | B | |||
| Horizontalebene Co1 | 2,45 | 30,0 | 1,0 | 13,0 | ≤3.0 | ≤3.0 | ≤1.0 | ≤1.0 | Bal. | 50-58 | Dichtungseinfügungen, Lager, Sägezähne, Drehring, Pumpen-Ärmel | |
| Horizontalebene Co3 | 2,4 | 30,5 | 1,0 | 13,0 | ≤3.0 | ≤3.0 | ≤1.0 | ≤1.0 | Bal. | 50-56 | Dichtungseinfügungen, Stahlwerkführerrolle, tragende Platte des Crackerblattes, etc. | |
| Horizontalebene Co4 | 1,0 | 31,0 | 1,0 | 14,0 | ≤3.0 | ≤1.0 | ≤0.5 | ≤0.5 | Bal. | 45-50 | Heiße Verdrängung sterben, Trockenbatterieindustrie | |
| Horizontalebene Co6 | 1,2 | 29,0 | 1,0 | 4,5 | ≤3.0 | ≤3.0 | ≤1.0 | ≤1.0 | Bal. | 40-46 | Maschinenventil, Ventil der hohen Temperatur, Turbinenschaufel | |
| Horizontalebene Co12 | 1,4 | 30,0 | 1,3 | 8,5 | ≤3.0 | ≤3.0 | ≤1.0 | ≤1.0 | Bal. | 44-50 | Druckventile, Sägezähne schrauben Kämpfe | |
| Horizontalebene Co20 | 2,5 | 32,0 | 1,0 | 17,0 | ≤3.0 | ≤3.0 | ≤0.5 | ≤1.0 | Bal. | 54-59 | Abnutzungsplatte, Lagermanschette, etc. | |
| Horizontalebene Co21 | 0,2 | 27,0 | 1,0 | 0,2 | ≤3.0 | ≤2 | ≤1.0 | ≤5.5 | Bal. | 20-40 | Flüssige Dichtung, Turbinenschaufeln, Warmschmieden sterben | |
| Horizontalebene Co25 | 0,05 | 20,0 | 1,0 | 15,0 | 10,0 | ≤2.0 | ≤1.5 | ≤1.0 | Bal. | 24 | Hohe Temperatur und korrosionsbeständige VentilDichtfläche, Preßgießen stirbt, etc. | |
| Horizontalebene Co31 | 0,5 | 26,0 | 1,0 | 7,5 | 10,0 | ≤3.0 | ≤1.0 | ≤1.0 | Bal. | 30-35 | Verdrängung sterben, DampfTurbinenschaufel, etc. | |
| Horizontalebene Co32 | 1,8 | 26,0 | 1,2 | 12,0 | 22,0 | ≤1.5 | ≤0.5 | ≤1.0 | Bal. | 40-45 | Maschineneinlaß und Auslassventil | |
| Horizontalebene Co190 | 3,2 | 26,0 | 1,0 | 14,0 | ≤1.0 | ≤3.0 | ≤1.0 | ≤1.0 | Bal. | 54-60 | ErdölBohrer, Minenindustrie | |
| Horizontalebene CoT400 | 0,08 | 8,5 | 2,6 | 1,5 | ≤1.5 | ≤1.0 | 28 | Bal. | 0,8 | 50-60 | Ventil- und Rollenweg, Plastikextruder in stark ätzendem | |
| Horizontalebene CoT800 | 0,08 | 18,0 | 3,4 | ≤1.5 | 1,5 | ≤1.0 | 28 | Bal. | 0,8 | 52-58 | Ventil- und Rollenweg, Plastikextruder in stark ätzendem | |
Empfohlene Produkte
